ZP Aluminium Co., Ltd. Xitoyning eng ishonchli ishlab chiqaruvchilari va etkazib beruvchilardan biri hisoblanadi. Agar siz Xitoyda ishlab chiqarilgan yuqori sifatli po'lat simli to'siqni sotib olmoqchi bo'lsangiz, fabrikamizdan kotirovkalarni olishga xush kelibsiz. Shuningdek, biz moslashtirilgan buyurtmalarni qabul qilamiz.

Yog'och, kompozit va alyuminiy palubalarga o'rnatilgan po'lat simli to'siq -

Aksariyat kabel{0}}paketidagi nosozliklar kabeldan boshlanmaydi. Ular taglik taxtasiga murvat bilan o'rnatilgan ustundan boshlanadi, uning orqasidagi halqa xodasi o'rniga. Ushbu sahifa struktura sifatida pastki haqida: simi himoyasi palubaga qanday bog'lanishi, tekshiruvdan o'tish uchun ulanish nima qilishi kerak va biz sizning kemangizning yog'och, kompozit yoki alyuminiy ramkalarini - qanday qilib loyihalashtiramiz. Kabel materiali (1 × 19, 316, diametri) bizda yashaydiPo'lat simli panjarasahifa; ustida gorizontal va vertikal yugurish geometriyasiGorizontalvaVertikal kabel panjarasisahifalar.

Savolingiz uchun to'g'ri sahifani tanlang

Kabelning o'zini ko'rsating (diametri, 1 × 19, 316 va 304)?ga boringPo'lat simli panjara.
Gorizontal yoki vertikal yugurishni loyihalash (post momentlari, oraliqlar)?QarangGorizontalyokiVertikal kabel panjarasi.
Ramka uchun alyuminiy va po'latni tanlashmi?QarangMetall kabel panjarasi.
Kabelni oyna va piket bilan solishtirasizmi?QarangPastki panjara tizimi.
Kabelni palubaga o'rnatish va yig'ilish maydonchasi kodi?Siz to'g'ri joydasiz.

Pastki - bu siz turgan narsadir; simi himoyasi - uning chetiga murvat bilan bog'langan narsa. Qo'riqchi faqat chekka bajarsa, bajaradi. Kabel oson qismdir - bu post{3}}to-bog'lanish bo'lib, u har bir funt himoya yukini va kabelning har bir untsiya kuchlanishini ramka ichiga olib boradi. Poyada tebranadigan toza, tortilgan kabel liniyasi kabel muammosi emas; bu ulanish muammosi. Shuning uchun paluba{7}}o'rnatilgan kabel tizimi asosiy to'plam sifatida yuborilmaydi, balki taglikdan yuqoriga qarab ishlab chiqariladi.

Kabel ustunlari pastki qavatga ikkita usuldan biriga etib boradi va tanlov butun ishni shakllantiradi:

Kompozit palubada fasya o'rnatish odatiy tanlovdir, chunki yashirin mahkamlagich maydoni toza bo'lib qoladi va ustun qopqoq taxtasidan emas, balki chetidan osilib turadi. Pastda ochiq ramkaga ega bo'lgan yog'och palubada sirt o'rnatish tezroq va kechirimli yo'ldir. To'g'ri javob katalogning sukut bo'yicha emas, balki sizning pastki ramkangizga mos keladi.

Bu qurilish bo'limi tekshiradigan qism va yugurish o'ttiz yil davomida to'g'ridan-to'g'ri qolishi yoki yo'qligini hal qiladigan qism. Post ham himoya yukini, ham kabelning{1}}orqaga tortilishini qattiq yog'och yoki metallga - hech qachon bitta taxtaga o'tkazmasligi kerak.

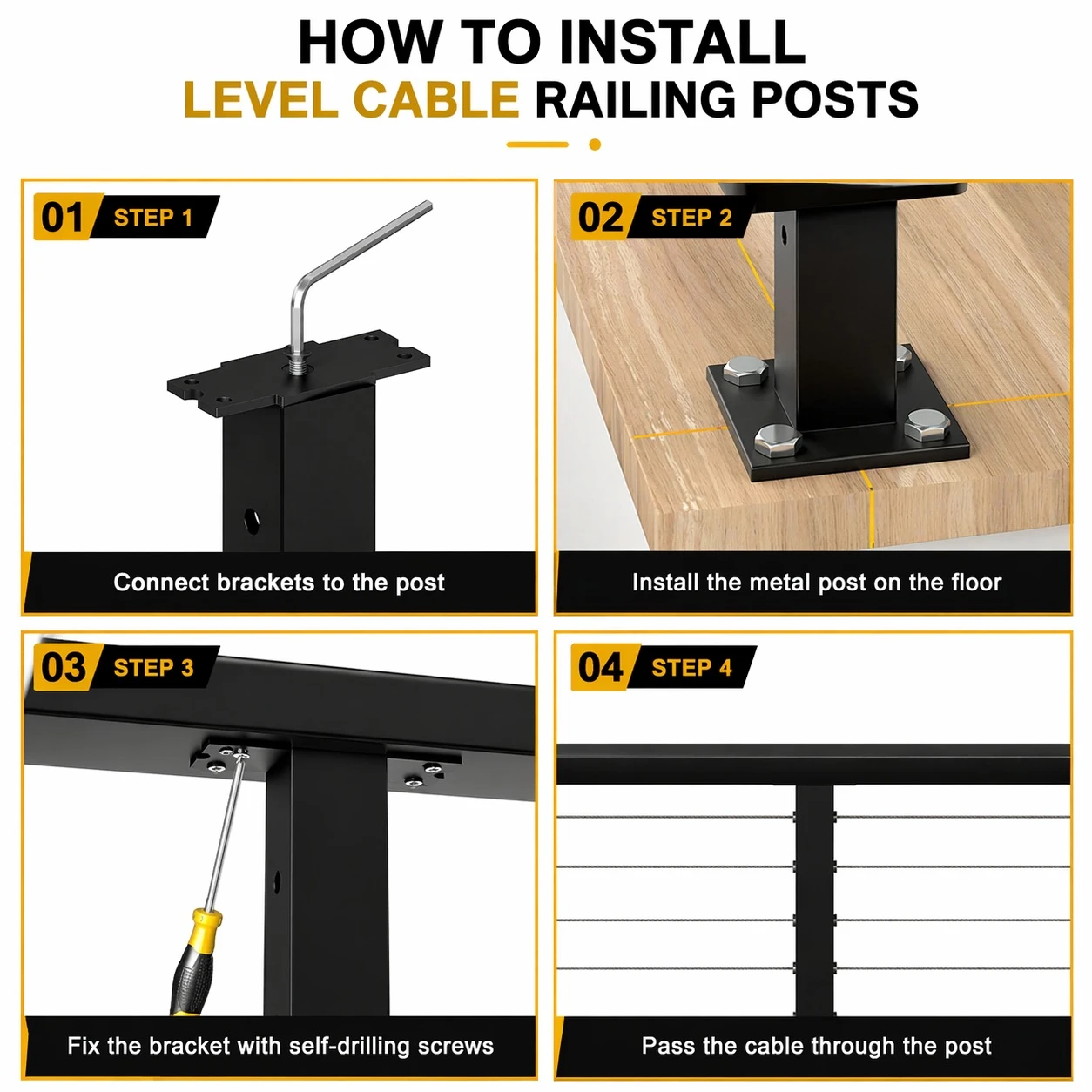

- Yuzaki oʻrnatish uchun qoʻllab-quvvatlash kerak.Har bir sirt ustuni ostiga, to'rt tomondan to'sinlarga mahkamlangan, tekis yotqizilgan er-xotin 2 × 6 (yoki 3 material) blokni qo'shing. Yakka taxta hech narsa olib yurmaydi.

- Fasya o'rnatish uchun chuqurlik kerak.Yon oʻrnatish ustunidagi-gʻayratli xoda kamida 7,5 dyuym boʻlishi kerak. Agar u bo'lmasa, biz temir qavsni belgilaymiz yoki qo'shimcha blokirovka qilamiz, shunda konsolli yuk tishlash uchun biror narsaga ega bo'ladi.

- Oxirgi va burchakdagi postlar eng koʻp joy oladi.Ular kabelning to'liq kümülatif kuchlanishini oladi (odatda har bir kabel uchun 200–300 funt), shuning uchun ular eng katta qismni va eng to'liq mahkamlagich naqshini - oladi, hech qachon ikki-burama yorliqsiz.

- Anchor darajasi.Zanglamaydigan yoki galvanizli-boltlar orqali ramkaga; qirg'oq ishlari bo'ylab 316, faqat kabel emas.

Kabel eng pastki-agnostik plomba hisoblanadi, u erda - yupqa zanglamaydigan chiziqlar har qanday sirtga nisbatan yo'qoladi -, lekin taglik va qoplama pastki bilan o'tirish uchun tanlanishi kerak:

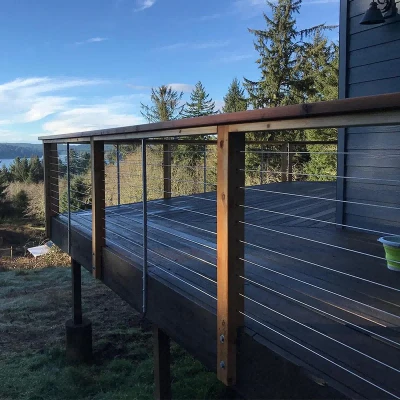

- Yog'ochli qavat.Alyuminiy ustunlar yog'och relsli fermaga zamonaviy-ko'rinish beradi; to'liq metall ko'proq zamonaviy o'qiydi. Post bazasi hali ham taxtalarga emas, balki blokirovkaga tushadi.

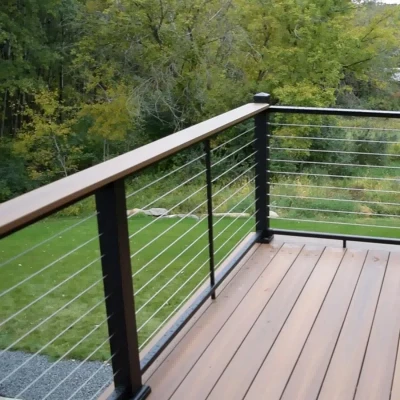

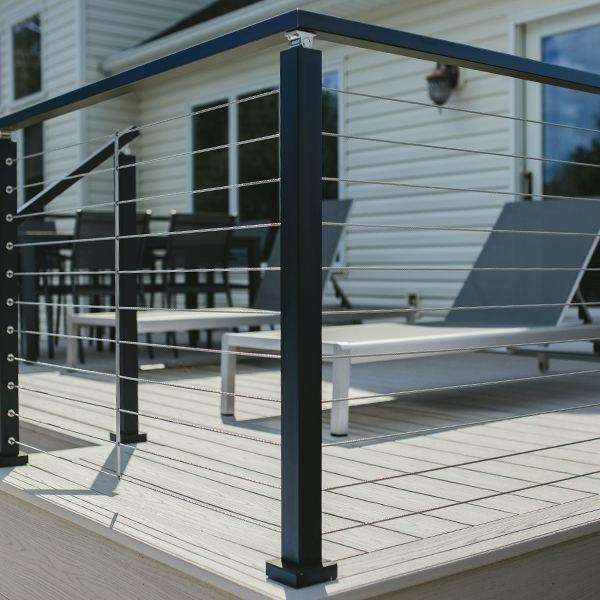

- Kompozit qavat.Fasya o'rnatilishi qopqoq taxtasini toza saqlaydi; kompozit{0}}yengli yog'och ustun ko'rinishga mos keladigan variantdir. Biz kukun-parda rangini pastki chiziqqa moslashtiramiz.

- Alyuminiy taxta ramkasi.6063-T6 yoki 6061{5}}T6 tirgaklar, anodlangan yoki chang{6}}bo‘yalgan, to‘g‘ridan-to‘g‘ri alyuminiy konstruksiyaga murvat bilan ulanadi - korroziya sinfi bir uchigacha, o‘xshash metall ajablantirmaydi.

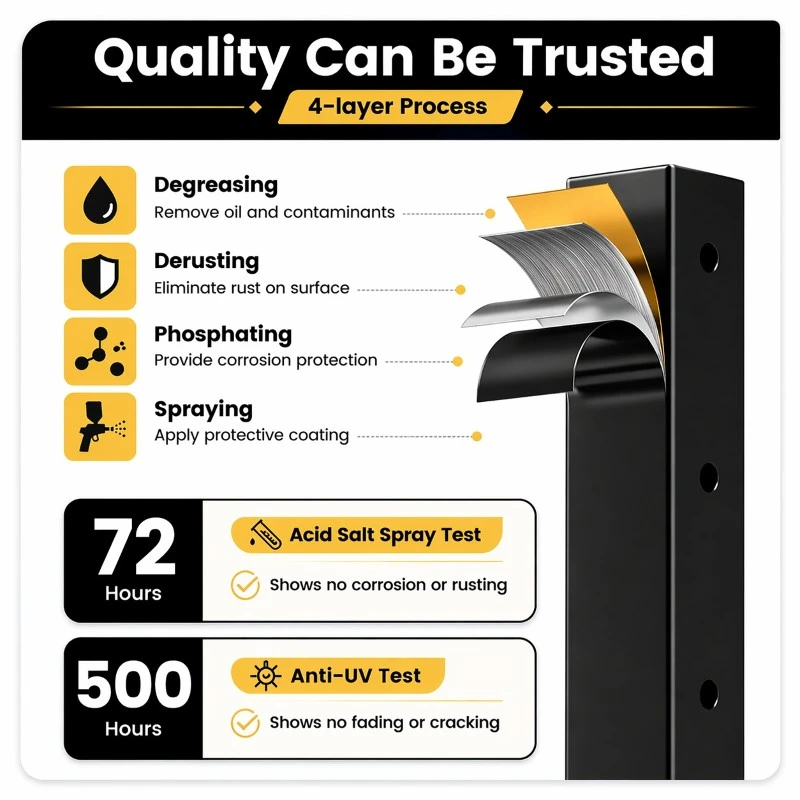

Pardozlar standart sifatida mot qora, teksturali oq, bronza va qoramag'iz jigarrang rangda bo'lib, so'rov bo'yicha maxsus RAL bilan ishlaydi. Sohil va basseyn bo'yidagi palubalar AAMA 2605 standarti bo'lib, ASTM B117 tuzi purkashiga qarshi tasdiqlangan.

Pastki qo'riqchi birinchi navbatda xavfsizlik moslamasi, shuning uchun raqamlar ixtiyoriy emas. Bular IRC/IBC bazalari - har doim mahalliy tuzatishni tasdiqlaydi, chunki ba'zi yurisdiktsiyalarda (Kaliforniya, Nyu-York Siti) hatto uylarda ham 42 ta talab qilinadi:

- Trigger.Pastki sathi 30 dan yuqori bo'lgan (ba'zi shtatlarda 24 dyuym) bo'lsa, qo'riqchi talab qilinadi. Undan pastda hech kimga - majburiyat berilmaydi, lekin koʻpchilik egalari baribir bittasiga mos keladi.

- Balandligi.36 turar joy (IRC R312), 42 tijorat / IBC. Tayyor pastki yuzasidan temir yo'lning yuqori qismigacha o'lchang.

- Ochilish chegarasi.Sferadagi 4-raqam kabellar va pastki kabel va pastki o'rtasidan - hech qanday joydan o'tmaydi. Zina uchburchaklari istisnolarda 6 ball oladi.

- Yuklash.Har qanday nuqtada jamlangan 200 lb, har qanday yo'nalishda har bir oyoq kiyimi uchun 50 funt.

- Zinapoya.Burun ustidagi 34–38 dyuymli, 1¼–2 diametrli profilli alohida tutqichli tutqich; simi zinapoyaga ergashadi, lekin tutqich vazifasini bajarmaydi.

Pastki qavatdagi kabellar odatda uzun va ko'rinish muhim, shuning uchun muhandislik shuni ko'rsatadiki, masofa va kuchlanish:

- 3 -markaziy oraliqda.200 funt yuk ostida - sferada 4 ichida burilishni minimal koddan yaqinroq saqlash tavsiya etiladi va bu pastki chiziqni bitta toza chiziq sifatida o'qishga imkon beradi.

- Post oralig‘i 4–6 fut.Postlar ustunlar yoki blokirovkalarga tushadi; ishlangan alyuminiy qattiq ramkada-markazda 8 futga etadi.

- Yuklashni tugatish-.Har bir simi 200-300 funtni ankraj uchlariga qaytaradi; biz risola raqami uchun emas, balki buning uchun oxirgi postlar va kuchlanish moslamalarini o'lchaymiz.

- Tanglik.Markaz{0}}tashqarida, har bir kabel uchun ~200–300 funtgacha, palubaning birinchi mavsumiy harakatidan keyin tekshiriladi.

Oddiy po'lat simi pastki panjarasining spetsifikatsiyasi

Kabel diametri, uzilish kuchi va taranglik moslamalari Po'lat kabel panjarasi sahifasida; Horizontal va Vertical Cable Railing sahifalarida{0}}orientatsiyani ishga tushiring va lahza muhandisligini joylashtiring.







Pastki simi tizimi sizning kemangizdan tortiladi, qutidan tortilmaydi. Kema rejasini, xoda yo'nalishini, post pozitsiyalarini, balandliklarni va substratni yuboring; biz post-va-bloklash jadvalini, kabellar soni va uzunligini, kuchlanish ro‘yxatini, yuk-va-burilish qaydlarini qaytaramiz, inspektoringiz yurisdiktsiya talab qilgan hollarda PE{6}}shtampi bilan - so‘raydi.

- Bloklash rejalashtirilgan, taxmin qilinmagan.Biz tayanch ustki ustunlar ostida qayerga o'tishini va old ustunlar uchun jantni ikki barobarga oshirish kerakligini aniq belgilaymiz, shuning uchun ekipaj improvizatsiya qilmaydi.

- Chizmangizni kesib oling.Postlar sizning kabellar soniga qarab burg'ulanadi va har bir ishga tushiriladi; dala ishi ishlab chiqarish emas, balki yig'ishdir.

- Aralash materiallar.Yog'och yoki kompozit qopqoqli, to'liq metall yoki gibrid - qoplamali alyuminiy ustunlar, sukut bo'yicha suv yaqinida 316 uskuna.

- Toʻgʻridan-toʻgʻri zavoddan.Ramka va 316 kabelda tegirmon narxi; kichik{1}}to'plam va konteyner yuklari qo'llab-quvvatlanadi; odatda ikki ish kuni ichida kotirovka qilinadi.

Savol: Mavjud yog'och palubamga simi panjarasini qo'yishim mumkinmi?

Javob: Ha, ko'p hollarda. Yuzaki o'rnatish - bu kechirimli qayta jihozlash: ustunlar taxta orqali qo'shimcha blokirovkaga tushadi va siz jant ustuniga tegishingiz shart emas. Paluba mustahkam bo'lishi kerak - chetida chirish yo'q - va ustunlar faqat taxtalar emas, balki ostida mustahkam tayanchga muhtoj. Fasya o'rnatish, agar jant ustuni kirish mumkin va etarlicha mustahkam bo'lsa yoki mustahkamlanishi mumkin bo'lsa ham ishlaydi.

Savol: Yuzaki o'rnatish yoki fasya o'rnatish - paluba uchun qaysi biri yaxshiroq?

Javob: U kemaning orqasidan boradi. Yuzaki o'rnatish oddiyroq va qayta jihozlash va mavjud qavatlar uchun yaxshiroqdir; uning chetida biroz joy talab etiladi va-murvatlar orqali muhrlanishi kerak. Fasya o'rnatish palubaning to'liq yuzasini bo'shatadi va yurish tekisligini hech qachon teshmaydi, shuning uchun u suv o'tkazmaydigan membrana yoki ikkinchi-qavatli balkon - uchun sukut bo'yicha bo'ladi, lekin u tovushli, ko'pincha ikki baravar ko'tarilgan, jant ustuni va aniqroq tekislashni talab qiladi.

Savol: Jant ustuniga blokirovka qo'shishim kerakmi?

Javob: Yuzaki o'rnatish uchun, ha - har bir postga tekis yotqizilgan va to'rt tomondan to'sinlarga bog'langan er-xotin 2×6 (yoki 3 dyuym) blok kerak; pastki taxtaning o'zi hech qanday qo'riqchi yukini ko'tarmaydi. Fasyani o'rnatish uchun ustundagi jant ustuni kamida 7,5 dyuymli 2 × 8 (yoki zaxirada 3) bo'lishi yoki qavs yoki qo'shimcha blokirovka bilan mustahkamlangan bo'lishi kerak. Biz qaytib keladigan jadvalda aniq joylarni ko'rsatamiz.

Savol: Pastki simi panjarasi qanchalik baland bo'lishi kerak?

Javob: Turar-joy palubasi uchun tayyor pastki yuzasidan 36 dyuym (IRC R312), tijorat yoki IBC{3}}boshqariladigan palubalar uchun 42 dyuym. Ko'pgina yurisdiksiyalarda - ba'zi shtatlar va shaharlarda (Kaliforniya, NYC) hatto uylarda ham palubaning balandligi 30 dan yuqori bo'lsa, qo'riqchi talab qilinadi, shuning uchun mahalliy tuzatishni tekshiring. Kema yuzasidan temir yo'lning yuqori qismigacha o'lchang.

Savol: Kabel panjarasi kompozit qoplamada ishlaydimi?

Javob: Ha. Fasya o'rnatish kompozit taxtalarda keng tarqalgan, chunki u qopqoq paneli va yashirin mahkamlagich maydonini toza saqlaydi; sirtni o'rnatish, substrat mustahkamlangan va murvatlar muhrlangan joylarda ishlaydi. Kompozit{2}}yengli yog'och ustun mos keladigan ko'rinish uchun imkoniyatdir. Biz ustunlarni pastki chiziqqa-poramiz va suv yaqinidagi 316 uskunasini belgilaymiz.

Savol: Kabel panjarasi pastki zinapoyalarga ergashishi mumkinmi?

Javob: Ha - kabel zinapoyadan o‘tadi, lekin sim tutqich emas. Kod 1¼–2 diametrli profilga ega bo'lgan zinapoyadan 34–38 dyuym balandlikda alohida tutiladigan tutqichni talab qiladi. Biz zinapoyalar ustunlarini, cho'zilgan kabelni va tutqichni birga joylashtiramiz, shunda butun parvoz bitta tizim sifatida o'qiydi.

Savol: Kemadagi ustunlar bir-biridan qanchalik uzoqda bo'lishi kerak?

Javob: Odatda markazda 4–6 fut, shuning uchun har bir post yuk ichida qoladi; ishlab chiqarilgan alyuminiy qattiq ramkada 8 futga etadi. Postlar ular orasiga emas, balki ustunga yoki to'siqga tushishi kerak. Yaqinroq masofa kabelning burilishini ham qattiqroq ushlab turadi, shuning uchun biz yuk ostida 4 shar qoidasini ushlab turish uchun kabel oralig'ida 3 ni tavsiya qilamiz.

Savol: Hovuz yoki qirg'oq yaqinidagi pastki qavat uchun 316 kabel kerakmi?

Javob: Sho'r suvdan taxminan 10 milya masofada yoki xlorli hovuz atrofidagi har qanday paluba uchun 316 zanglamaydigan po'lat kabel uchun asos bo'lib xizmat qiladi va barcha jihozlar - 304 yoki oddiy alyuminiy choy-bo'yoq va chuqurga tushadi. Uni ustunlarga AAMA 2605 o'ta chidamli chang bo'yoq bilan qo'shing. Ichkarida, quruq{7}}iqlim palubalari tushishi mumkin, lekin biz standart ravishda qirg'oq va hovuz bo'yida 316 tagacha buyurtma beramiz.

Savol: Kabel panjarasi uchun ruxsat kerakmi?

Javob: Ko‘pgina yurisdiktsiyalarda ha - 30 dyuymdan oshiq palubadagi qorovul konstruktiv o‘zgarish bo‘lib, ruxsat va tekshirishni talab qiladi va inspektor post ulanishini, blokirovkani, balandlikni, 4 sfera va 200 funt yukni tekshiradi. Baholash hisoboti (masalan, ICC-ES) va yuk-va-burilish chizmalarimiz boʻlgan muhandislik tizimlari bu tekshiruvni oʻtkazadi; biz sizning yurisdiktsiyangiz so'ragan hujjatlarni taqdim etamiz.
